亚洲日韩中文字幕无码,免费无码A片在线观看全,精品国产一区二区红豆影视,亚洲AV无码秘 蜜桃永瀬ゆい,亚洲乱码国产乱码精品精在线网站
收藏!溫度對混凝土性能有多大影響?
發(fā)布時(shí)間:2020-12-14   瀏覽:1709次

 ?。?)溫度變化對水泥水化及混凝土強(qiáng)度的影響

  混凝土拌合物是由水泥、骨料、拌和用水及外加劑等組成的混合物。在混合物拌制過程中主要發(fā)生的化學(xué)變化是水泥的水化反應(yīng),水泥水化速度與水泥細(xì)度有關(guān),同時(shí)也是隨著溫度的變化而變化的,溫度越高,反應(yīng)越快。其間的關(guān)系服從普遍適用于各種物理化學(xué)反應(yīng)的通用的Arrhenius定律。

  根據(jù)許多學(xué)者研究,硅酸鹽水泥在常溫下水化時(shí)的激活能E值約在30~40kJ/mol變化。設(shè)E=40kJ/mol,則溫度從20℃上升至40℃時(shí)反應(yīng)速率k值將增加185%,溫度上升至60℃時(shí)k值將增加624%。反之,如果溫度降低至10℃和℃(273K),則k值將分別減小44.6%和7.03%。簡言之,如果說溫度是按算術(shù)級數(shù)升高的話,那么反應(yīng)速率是在實(shí)用的溫度范圍內(nèi)以每升高10℃大約增長70%的速率按幾何級數(shù)增長的,反之亦然。由此可見水化速率要比溫度的變化強(qiáng)烈的多。這給低溫條件下混凝土的強(qiáng)度增長速率提供了研究依據(jù)。

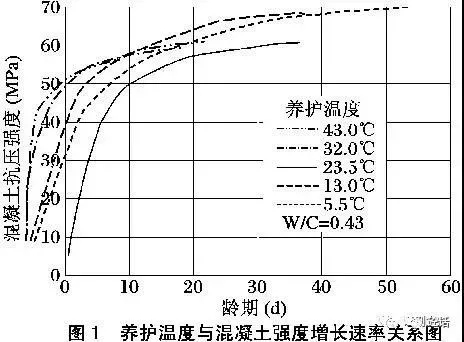

  在上世紀(jì)80年代初,Carino在美國國家標(biāo)準(zhǔn)局做了一項(xiàng)試驗(yàn),用水灰比等于0.43的標(biāo)準(zhǔn)試件在指定溫度下澆制、密封和養(yǎng)護(hù),直至指定齡期測定其抗壓強(qiáng)度,不同溫度下的混凝土強(qiáng)度增長如圖1所示。


  試驗(yàn)說明,混凝土澆筑后強(qiáng)度的增長速率是隨著養(yǎng)護(hù)溫度的增高而加快的,也是隨著齡期的增長而漸減的。溫度對混凝土強(qiáng)度的影響主要是在形成強(qiáng)度的前10d左右的時(shí)間,而對混凝土在28天后的強(qiáng)度影響比較小。

  (2)溫度對混凝土坍落度的影響

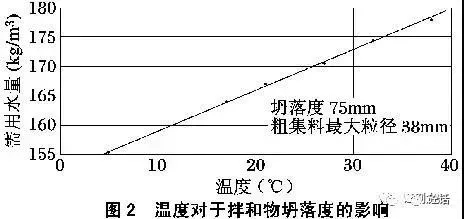

  混凝土拌和物的和易性施工經(jīng)驗(yàn)告訴我們,在炎熱天氣下同樣材料制成同等稠度的混凝土拌和物總要比寒冷天氣多用一些水。同樣拌和物的坍落度確實(shí)是隨著它的溫度升高而減小的。試驗(yàn)結(jié)果顯示,為了使一般混凝土拌和物具有相等的坍落度(75mm),拌和物的溫度每升高10℃,每1m3就需要增加約7kg的拌和用水(見圖2)。


  拌和物的稠度(坍落度)主要取決于固體顆粒間的相互摩擦,除了水對這種內(nèi)摩擦有一定的潤滑作用以外,還與其中所含氣泡有關(guān),空氣的存在等于增加了水泥漿含量而減少了骨料含量,因此可以較為明顯地削減稠度。

  氣泡的形成與水的黏滯度有關(guān),而水的黏滯度是隨著溫度的升高而減小的。因此,在較高溫度下為使拌和物獲得同樣稠度通常需要較常溫多用一些水,以增加氣泡含量,從而增加拌合物的流動性。同樣,在低溫條件下拌和混凝土?xí)r要相應(yīng)減少拌和用水,以防止用水過多產(chǎn)生泌水或坍落度過大的現(xiàn)象。

 ?。?)低溫下的混凝土強(qiáng)度研究

  在混凝土澆筑后尚未硬化前,低溫下內(nèi)部水在結(jié)冰時(shí)體積會發(fā)生9%左右的增長,同時(shí)產(chǎn)生約2500kg/cm2的冰脹應(yīng)力。這個應(yīng)力值常常大于水泥石內(nèi)部形成的初期強(qiáng)度值,使混凝土受到不同程度的破壞(即早期受凍破壞)而降低強(qiáng)度。此外,當(dāng)水變成冰后,還會在骨料和鋼筋表面上產(chǎn)生顆粒較大的結(jié)晶,減弱水泥漿與骨料和鋼筋的黏結(jié)力,從而影響混凝土的抗壓強(qiáng)度。當(dāng)冰凌融化后,又會在混凝土內(nèi)部形成各種各樣的空隙,而降低混凝土的密實(shí)性及耐久性。由此可見,在冬季混凝土施工中,水的形態(tài)變化是影響混凝土強(qiáng)度增長的關(guān)鍵。

  國內(nèi)外許多學(xué)者對水在混凝土中的形態(tài)進(jìn)行大量的試驗(yàn)研究結(jié)果表明,新澆混凝土在凍結(jié)前有一段預(yù)養(yǎng)期,可以增加其內(nèi)部液相,減少固相,加速水泥的水化作用。試驗(yàn)研究還表明,混凝土受凍前預(yù)養(yǎng)期愈長,強(qiáng)度損失愈小?;炷粱瘍龊螅刺幵谡囟葪l件下)繼續(xù)養(yǎng)護(hù),其強(qiáng)度還會增長,不過增長的幅度大小不一。對于預(yù)養(yǎng)期長,獲得初期強(qiáng)度較高(如達(dá)到R28的35%)的混凝土受凍后,后期強(qiáng)度幾乎沒有損失。而對于安全預(yù)養(yǎng)期短,獲得初期強(qiáng)度比較低的混凝土受凍后,后期強(qiáng)度都有不同程度的損失。由此可見,混凝土凍結(jié)前,要使其在正常溫度下有一段預(yù)養(yǎng)期,以加速水泥的水化作用,從而避免產(chǎn)生混凝土早期凍害。隨著混凝土齡期增加,混凝土抗凍性能也得到提高。因水泥不斷水化,可凍結(jié)水量減少,水中溶解鹽濃度隨水化深入而濃度增加,冰點(diǎn)也隨齡期而降低,抵抗凍融破壞的能力也隨之增強(qiáng)。所以延長凍結(jié)前的養(yǎng)護(hù)時(shí)間可以提高混凝土的抗凍性。使混凝土獲得不遭受凍害的較低強(qiáng)度,一般稱臨界強(qiáng)度,我國規(guī)定臨界強(qiáng)度為不低于設(shè)計(jì)標(biāo)號的30%,即不得低于35kg/cm2。


美女裸体啪啪挤奶黄网站免费看 | 波多野结衣色情视频 | 久久99国产精品1区二区 | 日本亚洲欧洲无免费码在线 | 国产又黄又爽无码无遮拦 | 人人妻人人澡人人爽人人DVD | 台湾中文网 中文字幕 | 少妞躁BBB少妞躁BBBB | 女生啪啪流水视频 | 国内精品久久久久久久果冻传媒 | 无码人妻视频一区二区 | 久久国产精品波多野结衣无码电影 | 一级做a视频免费观看 | 苍井空一级婬片A片免费东京热 | 各类老熟女老熟妇视频在线观看 | 丰满人妻熟女中文字幕aⅴ 丰滿岳乱妇一区二区... | 国产精品成人国产乱一区 | 水多多无码爆乳人妻 | 国产AV一区二区三区 | 懂色av粉嫩av色老板 | 欧美日韩精品久久久免费观看 | 久久精品成人无码人妻A级毛片 | 欧美成人在线精品在线观看 | 潮喷无码视频在线观看 | 日韩AV高清在线观看 | 色情免费 无码 日韩 | www深夜成人 a√在线 | 特一妇一性一视一频 | 四房色播丁香五月 | 国产AV麻豆一区二区 | 免费无遮挡无码永久在线观看视频 | 国产又大又黄又长又粗又硬 | 公侵犯人妻中文字慕一区二区 | 久久精品一区二区三区大黄片 | 希志爱野亚洲AⅤ在线观看 亚洲一级婬片A片XXX毛 | 中国少妇伦子伦精品无码 | 蜜桃mv在线mv免费mv香蕉 | AAAAAA片毛片免费观 | 十大免费看黄网站 | 国产成人a亚洲精品无码青草-百度 | 欧美性狂猛XXXⅩXX吞精 |
